Obtención de agua potable por métodos no tradicionales |
RESUMEN [ABSTRACT]
El agua potable es un recurso escaso a nivel planetario. Sin embargo existen fuentes aún no utilizadas. En este artículo reviso el trabajo realizado en torno a la captación de agua a partir de neblinas dinámicas o "camanchacas". En él presento las condiciones que promueven su formación y se muestran los intentos de captación artificial de estas neblinas desde los inicios de los años 60 hasta el presente. Entre los proyectos revisados muestro los trabajos realizados por la Universidad Católica del Norte (Antofagasta, Chile) y lo realizado por Pilar Cereceda y Robert Schemenauer en El Tofo. Finalmente hago un breve análisis de las perspectivas futuras de este recurso hídrico.
Introducción
La obtención de agua a partir de la humedad del aire es una técnica sobre la que existen antecedentes de larga data. Un buen ejemplo lo constituye el cultivo de la vid en la isla de Lanzarote (Canarias) [Dinkins, 1969]. Allí cada planta se instala al fondo de un tazón cubierto con gravilla volcánica. En las tardes y noches, por efecto del enfriamiento debido a radiación terrestre, la superficie alcanza la temperatura de rocío. La humedad condensa sobre la tierra y escurre a las raíces de la vid. También es sabido que, bajo condiciones climáticas especiales, cierto tipo de neblinas aportan agua a zonas donde las precipitaciones normales son muy bajas. Este tipo de fenómeno está descrito en zonas desérticas frente a las costas de Namibia, Australia y el Pacífico frente a Chile y Perú. En el caso de Namibia, existen escarabajos que obtienen el agua para beber de las gotas de neblina que precipitan sobre su cuerpo [Hamilton et al, 1983]. En Chile existe un bosque relictual (Parque Nacional Fray Jorge), con especies propias de zonas donde hay 1.000 a 2.000 milimétros de precipitación al año en una zona donde la precipitación anual está en torno a los 50 mm. Es el mismo bosque que atrapa el agua existente en las neblinas costeras que a menudo lo cubren, supliendo así sus necesidades de agua.
Pero es solo en épocas recientes que se ha abordado en forma sistemática el estudio del fenómeno que da origen a este tipo de neblinas y, más interesante aún, la forma de utilizarlas como una fuente alternativa de agua para consumo humano. Se trata, literalmente, de "ordeñar" las nubes.
En este trabajo abordaré en primer lugar la descripción del fenómeno que da origen a las neblinas dinámicas ("camanchacas"). En segundo lugar describiré varios de los intentos que se han realizado para aprovecharlas. Finalmente terminaré con algunos comentarios sobre el potencial aún existente en este recurso hídrico poco conocido.
La neblina dinámica
La típica neblina radiativa o advectiva es una masa de aire sobresaturada de agua que tiene una muy baja velocidad de desplazamiento. El primer caso ocurre en noches con cielo claro y con aire muy quieto. La tierra pierde energía por radiación terrestre enfriando a su vez, por conducción, las masas de aire en su proximidad. Cuando la temperatura del aire cae por debajo del punto de rocío, la humedad presente en él condensa formando finísimas gotas de agua. Dado que el agua y vapor de agua tienen alta emisividad térmica en el infrarrojo, se puede seguir propagando este fenómeno hacia capas superiores. Esta neblina se disipa cuando las masas absorben suficiente radiación solar y su temperatura supera la de rocío.
El origen de la neblina advectiva es diferente. Se trata de masas de aire cercanas a la saturación que, por efecto del viento, son desplazadas a zonas más frías. Al ponerse en contacto con tierra o agua fría, se alcanza la saturación y se forma la neblina. Este fenómeno es frecuente en las costas en ciertas épocas del año, en que se forman neblinas persistentes sobre masas de agua frías.
La "camanchaca" es un tipo de neblina costera muy densa que tiene características dinámicas. A diferencia de los casos anteriores, se trata de condensación en altura que es desplazada hacia zonas costeras por el viento. Su origen se debe al anticiclón del Pacífico que da origen a una capa de nubes tipo estratocúmulos las que cubren en forma persistente una franja costera desde el Perú hasta las costas chilenas frente a Valparaíso. La parte superior de la capa de nubes está limitada por la inversión de los vientos alisios y su base corresponde al nivel de condensación de una capa límite atmosférica bien mezclada. La base de las nubes en Antofagasta (24ºS) está a 700 metros y se encuentra unos 200 metros más baja en La Serena (30ºS) [Fuenzalida et al, 1989].
En la costa, frente a estas nubes existe un cordón montañoso que bloquea la penetración de las nubes hacia el continente. Esto hace que las zonas de montaña en contacto con las nubes permanezcan períodos largos cubiertas. Se trata de nubes dinámicas, pues la brisa marina las empuja constantemente hacia la costa.
Esta situación ha permitido que en varias partes de la costa chilena, en las laderas de los cordones montañosos junto al mar, existan manchas de vegetación que son características de lugares (en cuanto a cantidad y tipo de especies) con precipitaciones de 500 a 2.000 mm por año. Esto en una zona donde los registros anuales promedio no superan los 50 mm de precipitación. Los lugares más conocidos son: Fray Jorge, Talinay (ambos parques nacionales) y El Tofo, lugar de una antigua explotación de mineral de hierro.
Aunque la presencia de camanchacas es frecuente en las costas nortes de Chile y del sur del Perú, los lugares donde es explotable son más escasos. Su comportamiento es controlado por la fisiografía de la costa, en particular la macrotopografía de la misma. Esta determina el trayecto que siguen las masas de aire que vienen cargadas de humedad desde el mar. A la vez proveen la "barrera" que intercepta la nube. A nivel regional existen cuatro aspectos de importancia:
Una vez ubicado un lugar promisorio de acuerdo a estas características generales, hay algunas consideraciones adicionales para maximizar la captura de agua. Los niveles de máxima colección están en la zona media alta de la capa de estratocumulos, es decir entre los 600 y 900 metros sobre el nivel del mar en el caso chileno.
Estas condiciones dan
origen a una neblina dinámica. Es decir, está en
permanente proceso de formación y evaporación. Es esta
característica dinámica la que hace que estas neblinas

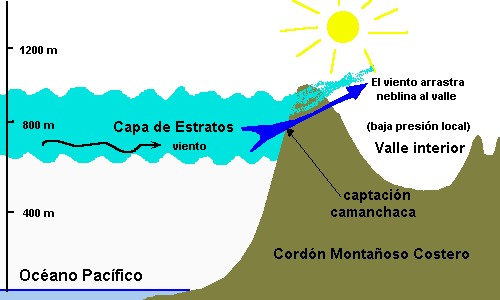

mojen con mucha facilidad. Una ilustración del proceso de
formación de la “camanchaca” se da en la Figura
1.
 |
| |
En los próximos párrafos daremos breve cuenta de los trabajos realizados en torno al tema de aprovechamiento de las “camanchacas”. En particular sobre lo realizado por la Universidad Católica del Norte (Chile) y los trabajos realizados en El Tofo.
Primeras Investigaciones
En la franja costera del desierto de Atacama la precipitación media anual no supera los 10 mm. Pero la camanchaca ha permitido la vida. En un trabajo de la Universidad Católica del Norte [Espinosa, 1977] se consigna que a inicios del Siglo XX era posible subsistir en ciertas minas de la Cordillera de la Costa de Antofagasta recolectando agua de camanchaca (captada en forma automática en las techumbres de las construcciones), cazando guanacos y usando los cactus como leña.
Desde los años 60 diversos investigadores han concebido el aprovechamiento del agua en las “camanchacas” para uno de los desiertos más áridos del mundo. Destacan, sobre todo, los trabajos hechos por don Carlos Espinosa, físico de la Universidad Católica del Norte. En 1961 él obtuvo una patente de invención (Nº 18.424) por un aparato destinado a “captar agua contenida en las nieblas o camanchacas”. El equipo era un cilindro de 0,7 m de diámetro en que estaban dispuestos 1.300 monofilamentos de perlon de 0,5 mm de diámetro y 2 metros de largo. Al fondo de este sistema se encontraba un embudo metálico y un estanque de acumulación de agua.
El equipo descrito (de 1,4 m2 de área frontal de captación) fue instalado en un lugar llamado “El Mirador” a 980 msnm, sobre los cerros de la Cordillera de la Costa y casi en la latitud del trópico de Capricornio. En ese lugar el promedio anual de precipitaciones es de 3 mm. El sistema estuvo en operación y fue controlado en períodos quincenales entre el 14 de Diciembre de 1961 al 29 de Diciembre de 1963. En ese tiempo se realizaron 43 controles en forma no regular. El agua captada varió entre 1,5 lts al día a un máximo de más de 15 lts/día. El promedio anual captado fue de 3,9 lts al día. Una imagen de este captanieblas, se ve en la Figura 2 [Espinosa, 1977].
 |
|
|
Otro lugar muy promisorio en ese mismo sector es Morro Moreno, un promontorio de 1.200 m de altura en el cual, de acuerdo a imágenes satelitales, se producen unos 300 días al año con cubierta nubosa.. Este morro, en la parte sur de la península de Mejillones, presenta excelentes condiciones para la formación de camanchaca. Allí, entre 1979 y 1984 el mismo equipo de la Universidad Católica del Norte instaló un captanieblas de más de 10 metros de altura. Este tenía una estructura poliédrica de tubos y las caras se revistieron de mallas captanieblas. La razón de la estructura poliédrica es que en Cerro Moreno la velocidad de desplazamiento de la camanchaca es de 6 a 8 m/s y un sistema simple no resiste bien el viento. En las Figuras 3 y 4 vemos dos imágenes de la instalación de este captanieblas. Al tener una estructura tridimensional, se buscó mejorar la eficacia de captación de agua, además de hacer una estructura autoresistente.El rendimiento de este captanieblas fue superior al del Mirador. Sin embargo el agua captada no fue aprovechada. Vale la pena indicar que a los pies de Morro Moreno se encuentra el balneario de Juan López, el que no cuenta con agua potable. La que se necesita para el consumo humano es traída desde Antofagasta, a más de 30 km de distancia.
 |  |
| |
|
También se realizaron experiencias en los Nidos (un cordón al sur de Antofagasta, Chile) [Espinosa, 1986]. Esos trabajos fueron hechos en coordinación con la Corporación Nacional Forestal de Chile (CONAF). Allí se implantó un pequeño vivero. Toda el agua para el riego de los árboles y para el consumo del lugar se obtenía de las camanchacas. Después de un par de años, los árboles crecieron lo suficiente como para captar por sí mismo el agua que necesitaban para regarse. En la Figura 5 vemos un captanieblas poliédrico de los Nidos en proceso de funcionamiento.
 |
|
|
Proyecto El Tofo
El trabajo más reciente y más conocido se ha desarrollado en los cerros cerca del mineral del Tofo a 30º de Latitud Sur. Los principales investigadores de este proyecto fueron Pilar Cereceda (U. Católica de Chile), Humberto Fuenzalida (U. de Chile) y Robert S. Schemenauer (Canadá) [Schemenauer, 1988].
En el cordón del Tofo se dan las condiciones para la formación de camanchaca. Además, a los pies de él, existe un pequeño poblado de pescadores, Chungungo. Este tiene aproximadamente 440 habitantes permanentes, llegando a un máximo de algo más de 1.000 durante el verano. Cuando se cerró la faena minera en El Tofo, la caleta de Chungungo quedó sin abastecimiento de agua, debiendo sus habitantes recurrir a camiones aljibe que traían agua de más de 60 km de distancia.

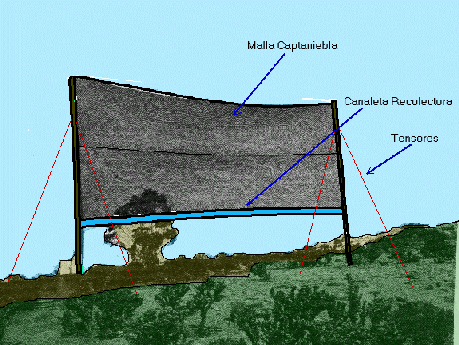

La CONAF implementó el proyecto de los captanieblas en el Tofo. Inicialmente se instalaron 62 captores de 58 m2 cada uno. Un esquema de los mismos se ve en la Figura 6. Posteriormente se agregaron 40 unidades adicionales de 90 m2 de superficie. En este diseño se volvió al sistema elemental de captanieblas, una estructura rectangular atiesada con vientos (cuerdas) que se pone perpendicular a la dirección de la camanchaca, una malla simple para captar las gotas de agua y canaletas de PVC en la base donde gotea el agua hacia las tuberías de recolección.
El rendimiento promedio de estos captanieblas es entre 2 y 6 [lt/m2/día], con un promedio anual de cerca de 4 [lt/m2/día]. En lugares como Los Nidos (Antofagasta, 24ºS), el rendimiento obtenido es superior, entre 6 y 8 [lt/m2/día]. Estos rendimientos permiten obtener agua en forma competitiva con otras alternativas.
 |
 |
| | |
La instalación opera en forma permanente desde 1988. A contar de 1992 se construyó un estanque de 40.000 litros de capacidad cerca de Chungungo y una tubería para bajar el agua capturada en los captanieblas al estanque. En este estanque se acumula, filtra y trata lo captado. El exceso de agua, tanto la no consumida como la usada para lavar los filtros, se emplea en una pequeña huerta de alrededor de 0,3 Ha de superficie. Actualmente el pueblo de Chungungo se abastece en forma total del agua de los captanieblas. Durante la mayor parte del año los habitantes tienen excedentes que les permiten regar unos pocos árboles. Sin duda este ejemplo es digno de ser imitado.
En la Figura 7 vemos una fotografía captada en 1996, al lado de uno de los captanieblas de 90 m2 ubicados en el Tofo y que abastecen de agua a Chungungo.
En otros lugares de la costa chilena se dan condiciones similares, las mediciones efectuadas en ellos revelan un potencial de captación de agua equivalente a precipitaciones anuales sobre los 500 mm, esto a pocos kilómetros de ciudades donde el agua debe ser traída en acueductos de más de 400 km de longitud. Este es un recurso que potencialmente existe en más lugares de lo que uno espera. En efecto existen antecedentes de la existencia de al menos 47 lugares en 22 diferentes países donde se capta la neblina en forma natural por la vegetación o bien por atrapanieblas [Schemenauer, 1992]
Otro ejemplo de aplicación de la tecnología desarrollada para el caso de Chungungo se está utilizando en las cercanías de Quito, Ecuador. Allí existe un lugar denominado “El Crater” que presenta características semiáridas y está a algo más de 3.000 msnm. Las condiciones generales que allí se dan son del mismo tipo que las que forman las camanchacas costeras. La diferencia es que el aire húmedo se desplaza sobre la selva hacia la meseta de Quito. Se da el cordón de cerros que intercepta la neblina y la meseta donde existe fuerte radiación solar. En este emplazamiento se instaló un restaurant con excelente infraestructura. Toda el agua necesaria para su funcionamiento, incluyendo el riego de una amplia área verde, proviene del agua captada en un atrapanieblas similar a los del Tofo.
 |
 |
| |
|
Conclusiones
En el caso de los atrapanieblas, estos permiten captar un recurso de agua potencial, que hoy se usa casi exclusivamente en forma natural. En los lugares donde se dan las condiciones adecuadas, el obtener agua a partir de las neblinas naturales o camanchacas es un método técnica y económicamente viable para obtención de agua.
Los trabajos ya realizados demuestran de que el captar agua de las neblinas o "camanchacas" es viable. Sin embargo también han habido fracasos en este tema. Varias veces no se ha respetado las consideraciones generales para captar esta neblina dinámica y no se ha captado lo esperado o bien el agua ha estado contaminada con sales. Esto último ha ocurrido en las costas del Perú donde las neblinas de muy baja altura se contaminan con sal proveniente del mar.
Por otro lado existe aún trabajo por realizar para determinar tanto cual es la "carga" en agua recolectable de estas neblinas y cual es la geometría óptima de los captanieblas. La geometría simple usada en "El Tofo" es adecuada cuando la camanchaca viene siempre de la misma dirección. Sin embargo pierde efectividad con velocidades de viento más altas. La geometría tridimensional utilizada en los trabajos de la Universidad Católica del Norte favorecen la captación en cualquier dirección, así como el recuperar agua que de otra forma se perdería, pero tiende a costos mayores por metro cuadrado de área de captación.
De lo que no cabe duda alguna es que en la "camanchaca" disponemos de un recurso de agua que apenas ha sido utilizado y puede ser una excelente solución para abastecer lugares que de otra forma tendrían penuria total de este vital elemento.
